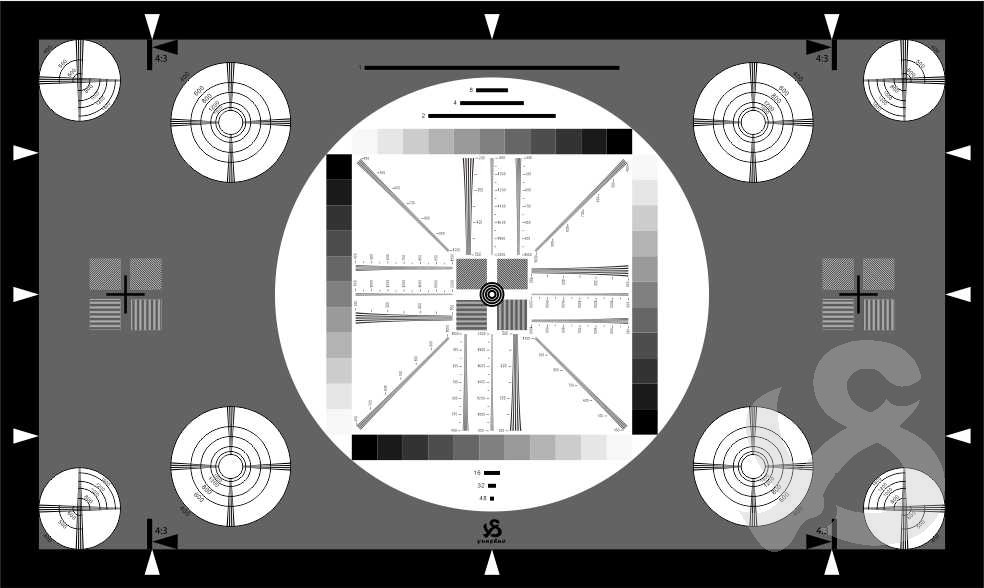

4K(UHD TV)通用分辨率图卡

比例：16：9

类型：透射式/反射式

基材：菲林/相纸

尺寸：自定义

描述：

该图卡是为快速(主要是视觉)评估4K(UHD TV)摄像机的传输特性而设计的。

在灰色背景下的测试图中央(D=0.75;透射率= 18%)，一个带有灰度和分辨率楔形的白色圆被定位。在这个中心圆的两侧布置有四个带分辨率楔形的圆。

16:9格式由位于水平和垂直中心线上的四个箭头标记。另外，靠近图片上边缘和下边缘的圆圈的四个箭头标志着4:3格式。

中间的白色圆圈内有4条灰阶，每一个灰阶代表11个步骤。它们以相等的线性步骤递增，从D=0.15至D=1.65，用于检查相机的半色调再现。

测试图中的所有频率值都以cph(每幅图高度的周期数)表示。在中心圆圈里，三个不同频率的分辨率楔块垂直和水平排列。他们从200到500, 400到1000, 800到2000 cph。此外，两个分辨率楔形成45°角产生频率400至1000cph。

在测试图的中间和左右两侧有四个具有线光栅的正方形，其以0、45、90和135°的角度倾斜，它们的频率为400cph。在45°和135°角度倾斜的线光栅在水平和垂直方向上产生不同的频率(由于它们的倾斜)。

外围的8个圆圈的排列方式可以同时用于16:9和4:3的格式。较大的显示出十字形的分辨率楔形。圆形圆环用于标记垂直和水平方向的分辨率，也可用于检查几何形状，分辨率显示在400、600、800、1200和1600 cph。角上的四个圆具有较长的分辨率楔形,频率从400到1600 cph的标记。

    在测试图的中心，灰色区域和白色区域的条形元素都以横向排列。(1的长度等于图片高度的一半)，2,4,8,16,32依次序减半，频率均为64cph。从左到右的垂直灰度有5个额外的短条分别为100到900和200到1800 cph。
