5阶灰度测试卡

比例：4：3

类型：反射式/透射式

基材：相纸/菲林

尺寸：自定义

描述：

一，反射式

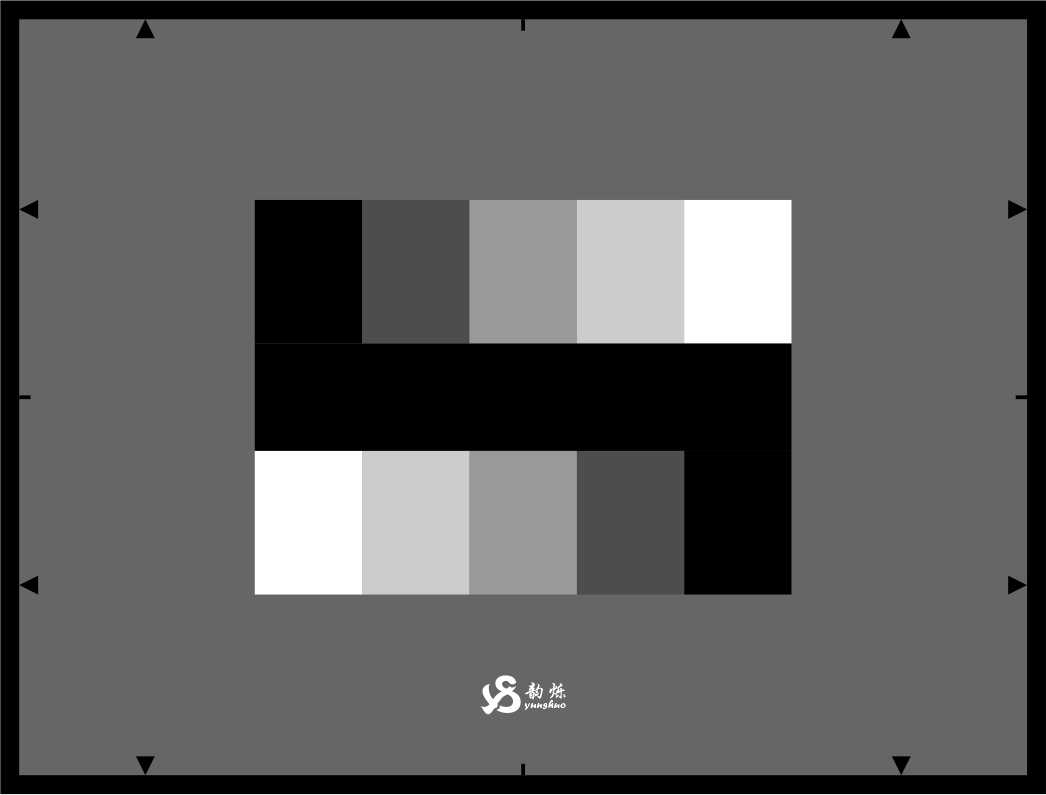

在灰色背景(D=0.83)上设置两个5级逆流灰度，灰度以对数级递增.

与灰度密度相关:gamma= 0.45.

与反射值(亮度)相关:gamma = 2.2，即正好是gamma = 0.45的倒数值.

背景的信号在第三步和第四步中间.

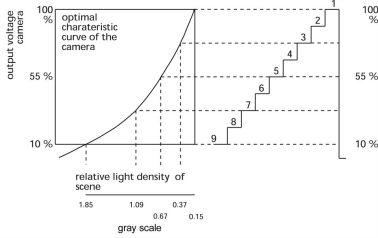

最佳伽马校正相机的输出产生两个5级逆流线性步进信号。灰度的对比度范围为40:1.

                                                                                                                5级灰度值如下:

密度值基于密度为BaO₄S=0。Z字型黑色区域位于灰色的尺度之间，该场的密度D > 2.4(反射率< 0.5%).

二，透射式：

在灰色背景(D= 0.65)上设置两个5级逆流灰度，灰度以对数级递增.

与灰度密度相关:gamma = 0.45.

与透射值(亮度)有关:gamma = 2.2，即正好是gamma = 0.45的倒数.

最佳伽马校正相机的输出产生两个5级逆流线性步进信号.   灰度的对比度范围为40:1.

                                                                                                                5级灰度值如下:

密度值基于斑马条中的白色= 0.    Z字型黑色区域位于灰色的尺度之间，该场密度D > 3(透射率< 0.1%).
