镜头调焦测试卡

比例：4:3/16:9

类型：反射式/透射式

材料：菲林/相纸

尺寸：自定义

描述：

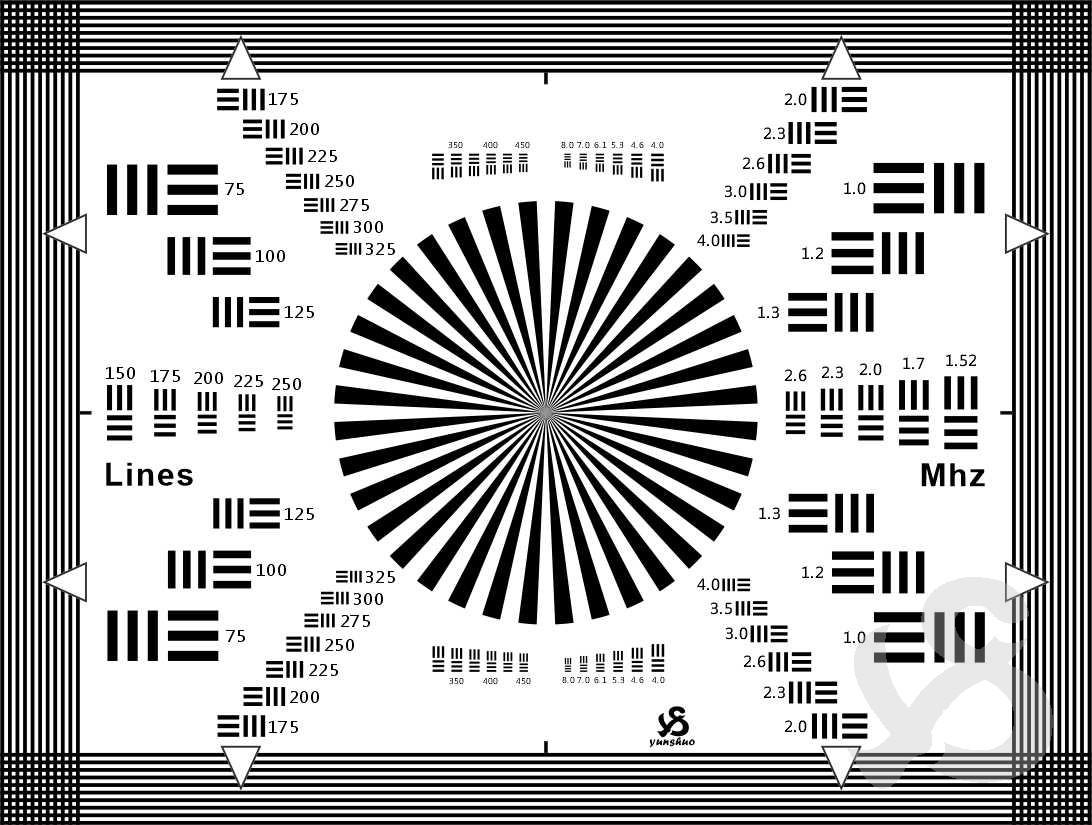

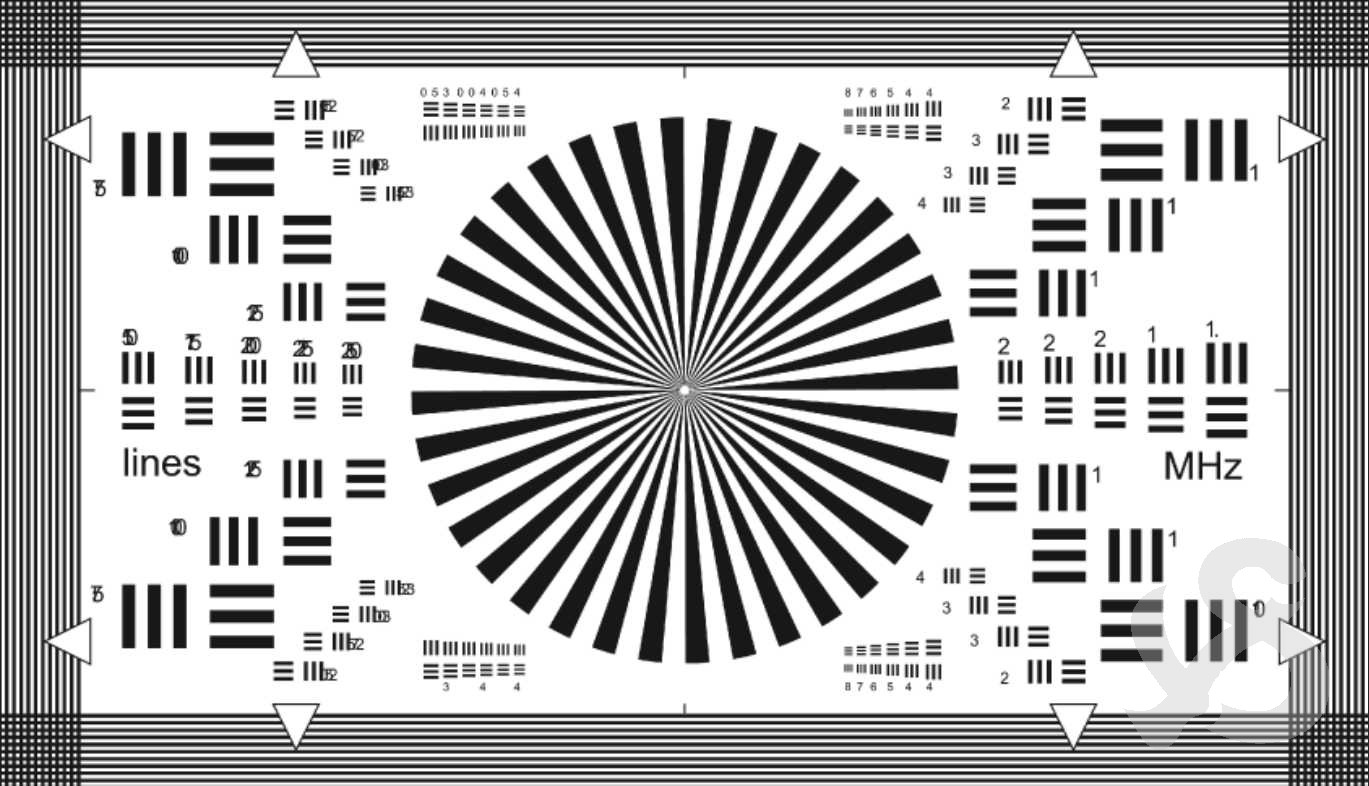

镜头对焦测试图包括一个西门子之星，数对黑白线对组以及轮廓箭头组成。

镜头对焦测试图的主要功能：

1、照相机镜头的调整

2、检查后焦距

3、检查分辨率

4、确认枕形和桶形畸变

借助低透射滤光片和低水平照明，确保相机在光圈处于打开位置时不会过度调制。

a）光学聚焦:将变焦镜头的焦点调整到最大焦距。

b）后焦距(镜头):通过调节螺杆机械调节镜头，将焦距调整到最短焦距，并交替使用a进行优化。

c）后焦距(拾取管):如果焦点在最大焦距和最短焦距之间随通道而变化，则必须在光轴上机械地调整单个拾取管。
 1. 选择白色通道。设置光学焦点在最大焦距。用最短焦距和发散焦距调节w通道的摄像管，直到达到最佳焦距。如有必要，可通过与光学焦点交替调整来优化。

2. 用不变的光学焦距调整和最短焦距调整红色和蓝色摄像管，直到获得最佳焦距。图像对焦(对焦调节)是保持在所有焦距(放大)和恒定的距离，从对象通过后焦距调节。

图片格式由4个轮廓箭头包围。10个每条宽度为图片高度0.5%的黑白线分别位于图片格式的内外。如果将图片调整到箭头的尖端，则可以借助线条观察测量枕型和桶型畸变。

图卡左边部分，从75LP/mm开始，以25LP/mm因子步进，到450LP/mm结束。

图卡右边部分，从1MHz开始，以⁵

因子步进，到8MHz结束。
