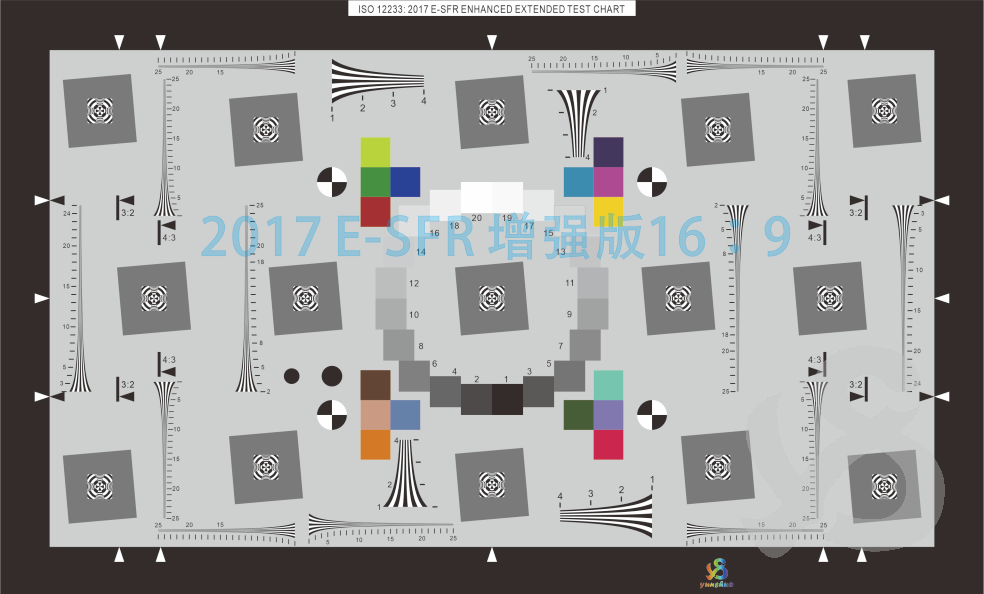

2014/2017 e-SFR分辨率测试卡（扩展版）

比例：16:9

类型：反射式/透射式

基材：相纸/菲林

尺寸：自定义

描述：

扩展版：类似于增强版，只是扩展到16:9，适用于高清电视和电影 。

图案结构功能模块为下：

1、20阶OECF灰阶块

2、测试卡中心区域的方形聚焦图案是直角的（为了增加MTF的测量区域），这样设计的目的是为了减少自动检测边缘的干扰。

3、有四个定位标记,替换了原先的三个帮助自动化区域检测。

4、在左下方的定位标记上面有一个黑色圆标记用于检测图表方向。

5、几个空间频率的双曲线，类似于参考ISO标准的CIPA，用于视觉分析或者在Imatest软件的斜边模块分析。

6、16个色块（喷墨或者色彩LVT），色彩类似于工业标准24色卡
