ITE高清分辨率图(16:9)

比例：16：9

类型：反射式/透射式

基材：相纸/菲林

尺寸：自定义

描述:

TE128设计用于测量和快速(最直观)评估高分辨率非广播摄像机的传输特性。

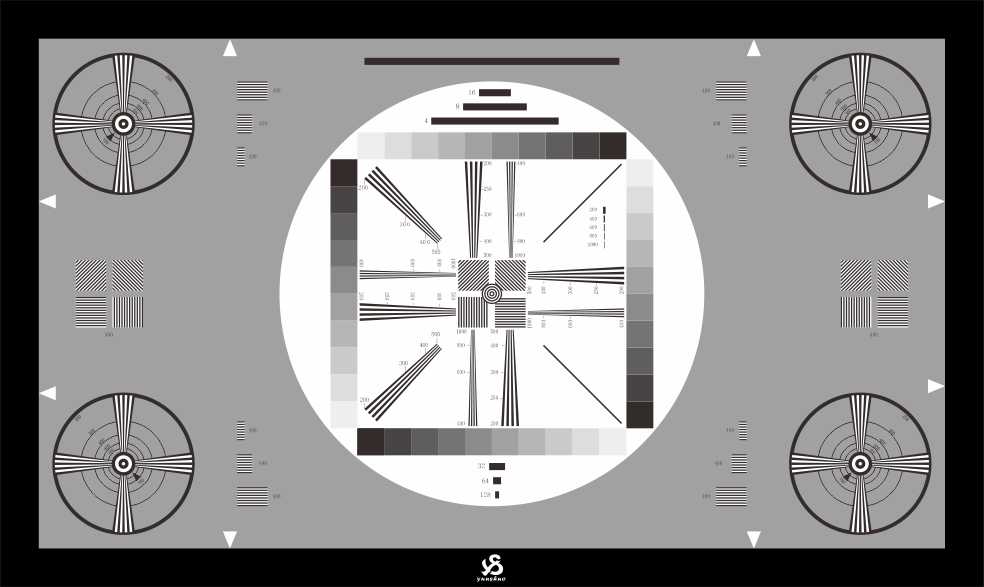

它由灰色背景、白色圆圈、灰度、多重爆发、不同频率(垂直和水平)的分辨率楔和圆形环组成。

四个灰度的密度从D = 0.0增加到D = 1.5(对比度= 40:1),相邻层次之间以D= 0.15递增。

借助灰阶可以粗略地评价半色调再现，但由于周围是白色区域，不可能作出准确的评价。

周围灰色区域的密度为D≈0.56。

圆形的图形使我们可以对几何形状作出评价。

线条模式表示以lph为单位的分辨率(每个图片高度的线条数)。要以“周期”来读取分辨率，只需将这些值减半即可。

•有12以lph为单位的频率线，分别为水平、垂直和与水平线的倾角分别为45°和135°。

•分辨率可以通过0°，45°和90°(高达1000 lph)的分辨率楔直观地确定。

•图表上不同位置的横条传达了中频范围内传输特性的信息(条纹)。
