棋牌格畸变与分辨率测试卡

比例：4:3

类型：反射式/透射式

尺寸：自定义

基材：菲林/高清相纸

描述：

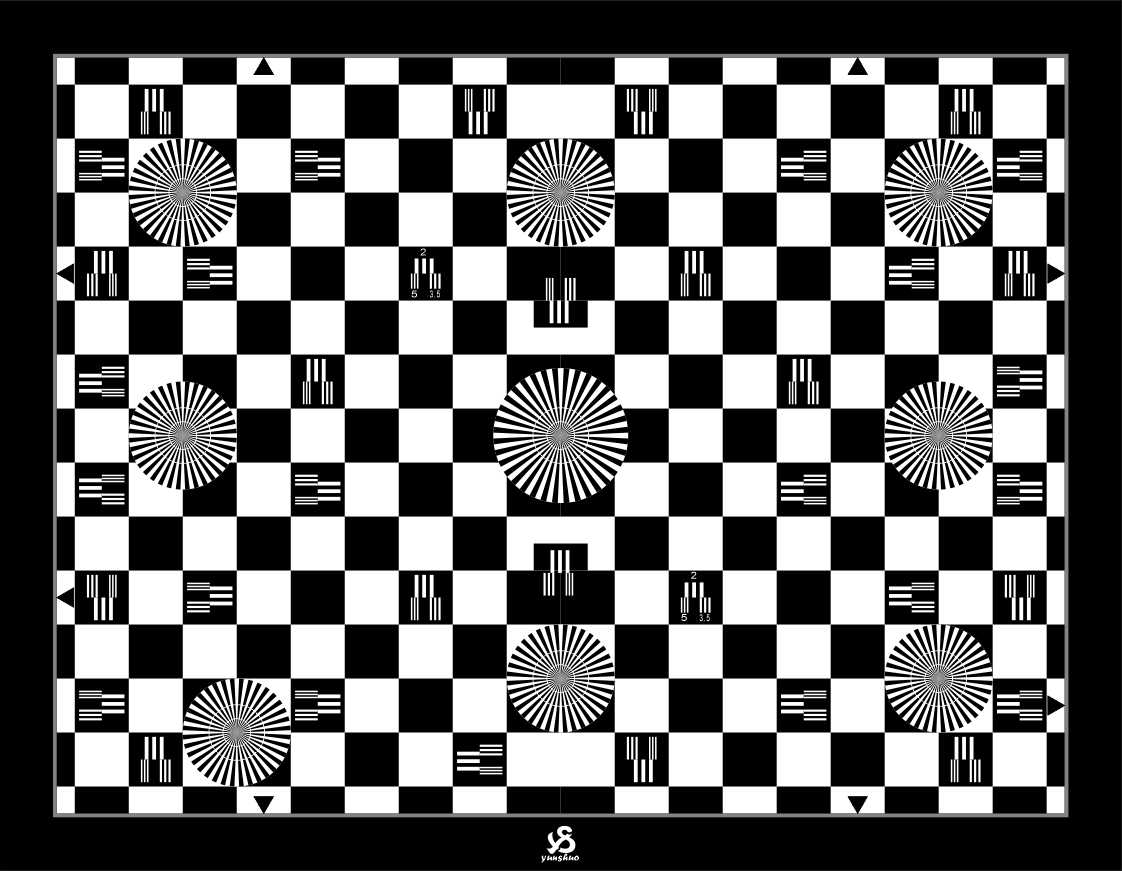

棋盘测试图用来检查几何畸变和分辨率。

测试卡类似于一个由13×18的黑色和白色正方形区域以及由矩形区域在对应于电子测试生成器14/19网格光栅线边缘所包围的棋盘。（整个图卡发生器的水平网格线被划分为相应于42行）。

九个6周期扇形星内，有625lines圆环标示和312lines圆环标示。横向对应的垂直线光栅分布着38个栅格组，分别对应于200、350和500lines。

棋盘测试图应用：

1、检查几何形状和光栅的一致性，如果有必要用电子生成网格的装置。

2、检查信号生成的均匀性。

3、检查分辨率及其在图像区域分布。

4、检查后焦距。
