描述：
分辨力目标板的外观尺寸自定义。
分辨率目标板由线宽递减的25个线条组合单元、菱形图案、十字对齐中心标记以及两对短线标记组成。

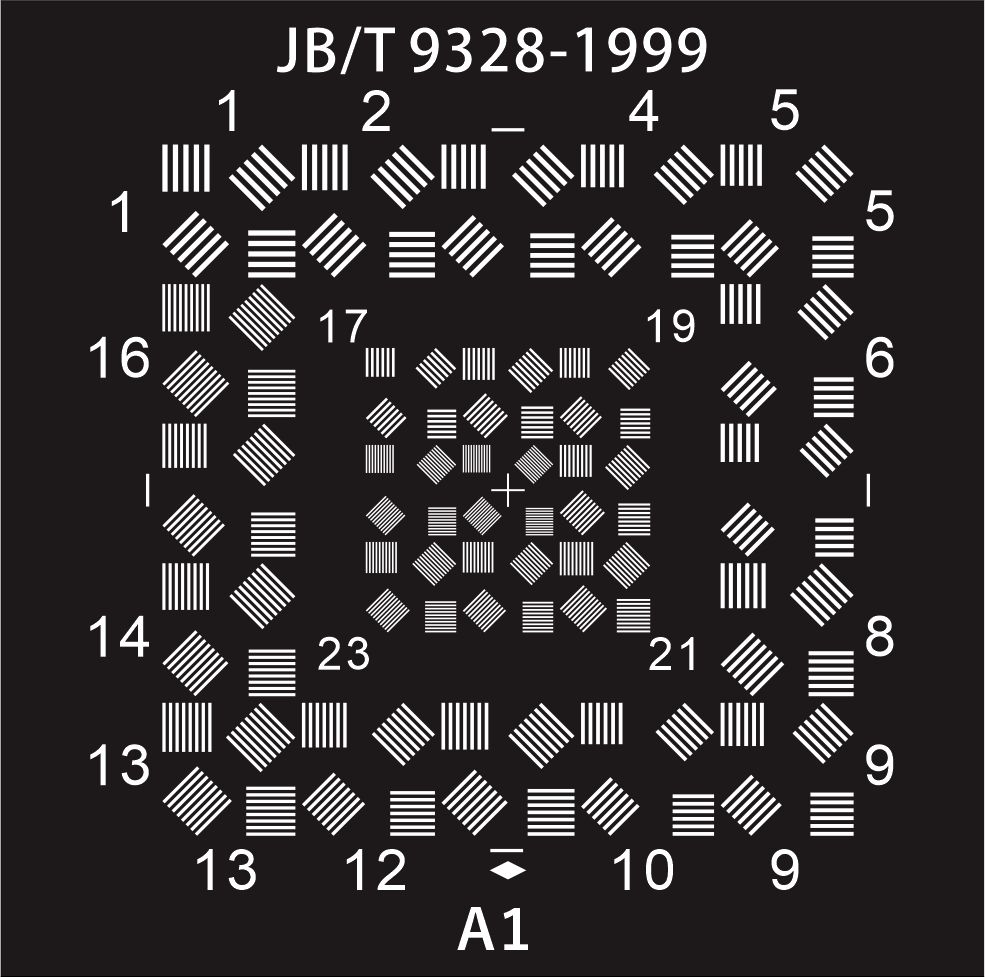

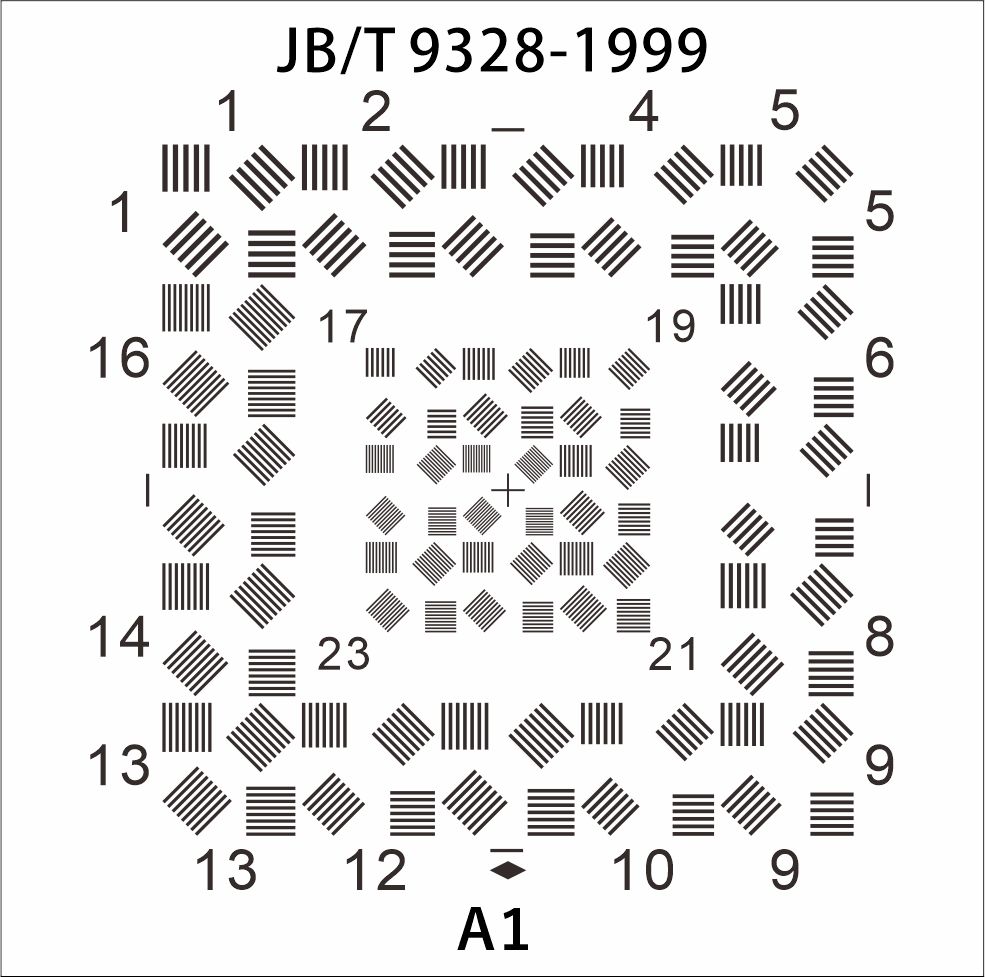

该系列根据国标 JB/T 9328-1999 中涉及的 A 型分辨率板制作，共有A1，A2，A3，A4，A5，A6，A7七种规格。一般测试只需要用A1板号即可。每种规格的图案都分为正板和负板。其中正板用于前向照明和一般应用；负板用于后向照明和强光照明。
分辨力板的每一线条组合单元由4 组等间距的条纹——水平，竖直，斜 45° 以及斜 135° 构成。
分辨力板两对彼此平行且距离相等的短线标记，称为基线，且由此基线确定图案的比例。
分辨率板中的的“十”字标记是图案的对称中心，测试时保持镜头与中心对齐。
菱形图案用于测量分辨力板的对比度。
技术参数
产品型号 | 线宽范围（μm） | 分辨率范围（lp / mm) | 材质 | 备注 |
A1 | 160 - 40 | 3.125 - 12.5 | 光学玻璃，高精度菲林 | 正板 / 负板 |
A2 | 80 - 20 | 6.25 - 25 | ||
A3 | 40 - 10 | 12.5 - 50 | ||
A4 | 20 - 5 | 25 - 100 | ||
A5 | 10 - 2.5 | 50 - 200 | ||
A6 | 7.5 - 1.88 | 66.67 - 256.96 | ||
A7 | 5 - 1.25 | 100 - 400 |
