USAF 1951线性直读目标板的尺寸自定义。
基材 | 类型 | 精度选择 | 光源配置 | |
尺寸：5*5mm~350*350mm | 尺寸：10*10mm~740*740mm | |||
菲林 | 透射式 | 1μm | 1μm | 透射式光源 |
玻璃 | 透射式 | 1μm | 10μm | 透射式光源 |
陶瓷 | 反射式 | 1μm | 10μm | 反射式光源 |
铝基板 | 反射式 | 10μm | 50μm | 反射式光源 |

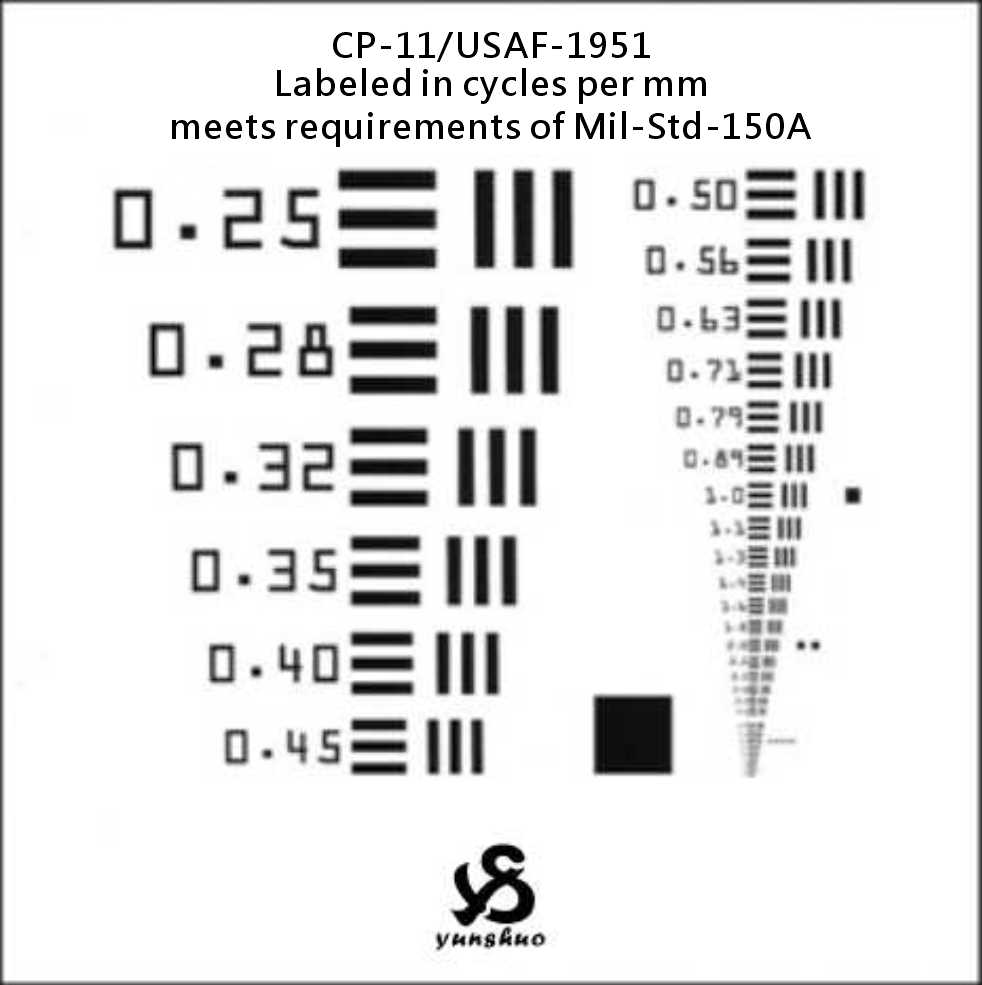

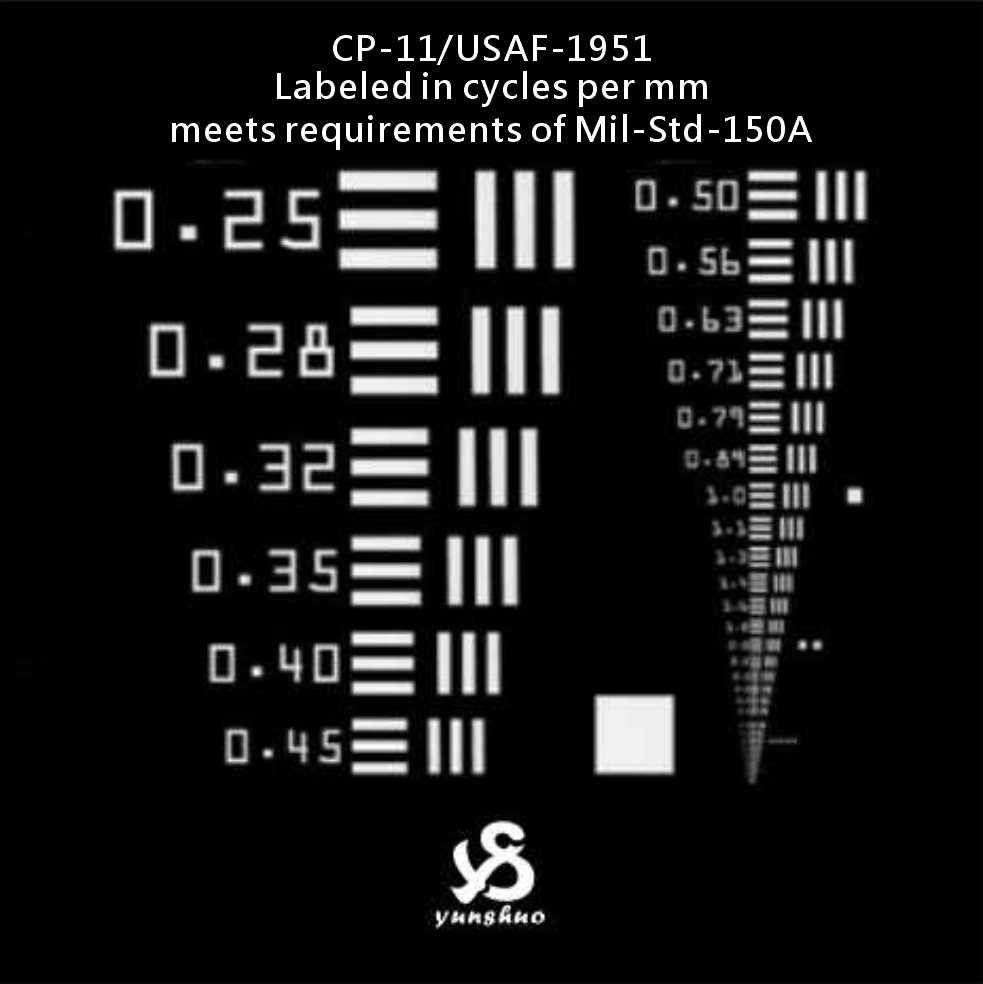

CP-11有两个主要改进，便于扫描和查看，同时保留了传统美国空军1951年图表中的所有条形间距;符合 MIL-STD-150A 中规定的要求。
布局已从螺旋布局重新配置为两个直列，而组和元素参考标签直接更改为与其对应的行频率标记，更方便从数据查询表中获取系统分辨力的LPi值。。
数字标签经过增强，并扩展字体，以最大限度地提高可识别性。较小的元素旁边有查找器方块，以帮助确定其位置。
数据查询表：
元 素 | 编 组 | |||||||||||||||||||
-2 | -1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||||||||||
行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | |
1 | 0.25 | 13 | 0.50 | 25 | 1.00 | 51 | 2.00 | 102 | 4.00 | 203 | 8.00 | 406 | 16.00 | 813 | 32.00 | 1626 | 64.00 | 3251 | 128.00 | 6502 |
2 | 0.28 | 14 | 0.56 | 28 | 1.12 | 57 | 2.24 | 114 | 4.49 | 228 | 8.98 | 456 | 17.95 | 912 | 36.00 | 1829 | 71.80 | 3647 | 144.00 | 7315 |
3 | 0.32 | 16 | 0.63 | 32 | 1.26 | 64 | 2.52 | 128 | 5.04 | 256 | 10.10 | 513 | 20.16 | 1024 | 40.30 | 2047 | 80.60 | 4094 | 161.00 | 8179 |
4 | 0.35 | 18 | 0.71 | 36 | 1.41 | 72 | 2.83 | 144 | 5.66 | 288 | 11.30 | 574 | 22.62 | 1149 | 45.30 | 2301 | 90.50 | 4597 | 181.00 | 9195 |
6 | 0.40 | 20 | 0.79 | 40 | 1.59 | 81 | 3.17 | 161 | 6.35 | 323 | 12.70 | 645 | 25.39 | 1290 | 50.80 | 2581 | 102.00 | 5182 | 203.00 | 10312 |
7 | 0.45 | 23 | 0.89 | 45 | 1.78 | 90 | 3.56 | 181 | 7.13 | 362 | 14.30 | 726 | 28.50 | 1448 | 57.00 | 2896 | 114.00 | 5791 | 228.00 | 11582 |
