USAF 1951低对比度目标板的尺寸自定义。
基材 | 类型 | 精 度 | 光源配置 | |
尺寸：5*5mm~350*350mm | 尺寸：10*10mm~740*740mm | |||
玻璃 | 透射式 | 0.001mm | / | 透射式光源 |
相纸 | 反射式 | 0.01mm | 0.1mm | 反射式光源 |
USAF-1951低对比度分辨率目标符合MIL-STD-150A。
频率由 6 的第 2 个根变化。

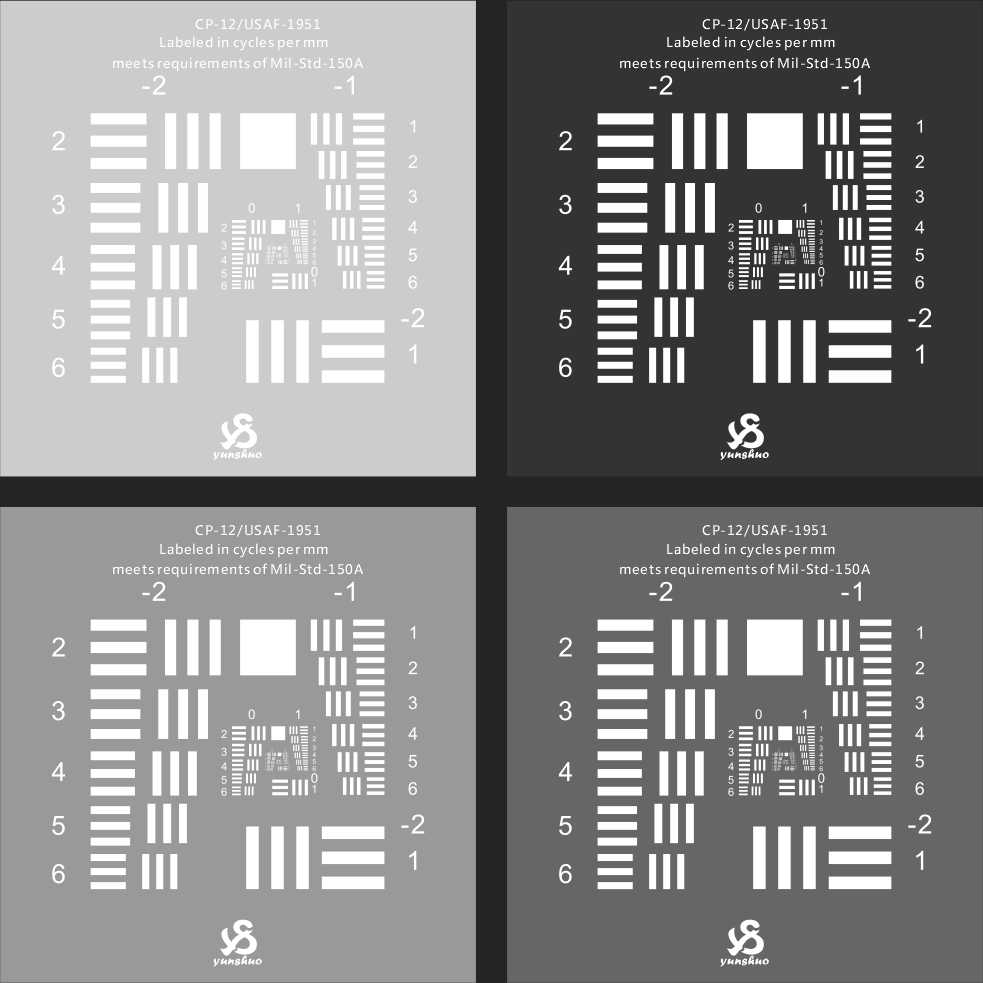

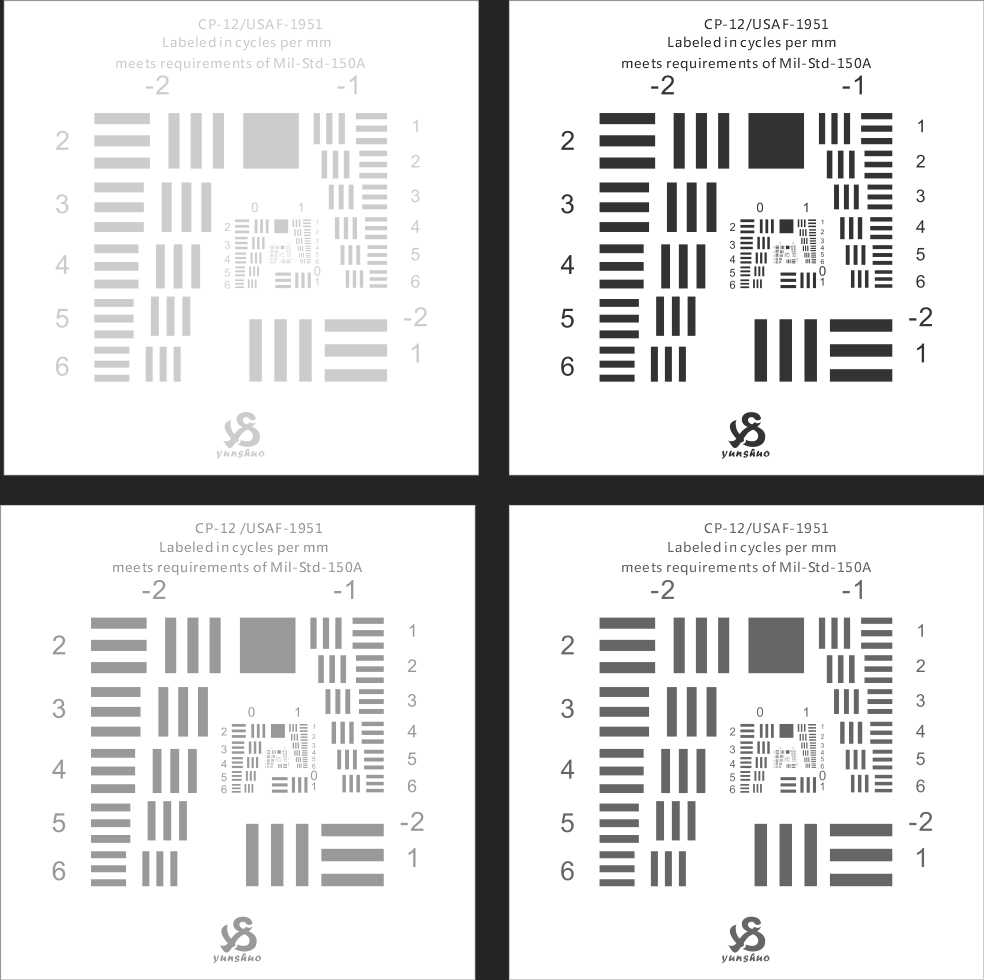

这些目标有四种不同的对比度;5%;33.77%;70.0%和91.04%或作为一套完整的。
该测试目标符合 MIL-STD-150A 中规定的分辨率功率测试要求。
目标由一系列元素组成，这些元素具有两组直角线。每组线由三条线组成，由与线宽相等的空格分隔。每根条的长宽比为 5：1。线宽等于线距的一半，即线频的倒数。元素以每组六个为一组排列，组成对排列。偶数编号的群占据左侧和右下角，并包含一个正方形特征，其边长度等于该组中元素 2 的线长度。奇数组占据右上角和侧面。组和元素通过与其要素相邻的编号进行标注和区分。每个元素之间的周期/毫米（c/mm）频率增加两个元素的第六根（每步约12.25%）。任何目标元素的线路频率的一般公式可以表示为2Group+（Element-1）/6。
数据参考表：
元 素 | 编 组 | |||||||||||||||||||
-2 | -1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||||||||||
行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | |
1 | 0.25 | 13 | 0.50 | 25 | 1.00 | 51 | 2.00 | 102 | 4.00 | 203 | 8.00 | 406 | 16.00 | 813 | 32.00 | 1626 | 64.00 | 3251 | 128.00 | 6502 |
2 | 0.28 | 14 | 0.56 | 28 | 1.12 | 57 | 2.24 | 114 | 4.49 | 228 | 8.98 | 456 | 17.95 | 912 | 36.00 | 1829 | 71.80 | 3647 | 144.00 | 7315 |
3 | 0.32 | 16 | 0.63 | 32 | 1.26 | 64 | 2.52 | 128 | 5.04 | 256 | 10.10 | 513 | 20.16 | 1024 | 40.30 | 2047 | 80.60 | 4094 | 161.00 | 8179 |
4 | 0.35 | 18 | 0.71 | 36 | 1.41 | 72 | 2.83 | 144 | 5.66 | 288 | 11.30 | 574 | 22.62 | 1149 | 45.30 | 2301 | 90.50 | 4597 | 181.00 | 9195 |
6 | 0.40 | 20 | 0.79 | 40 | 1.59 | 81 | 3.17 | 161 | 6.35 | 323 | 12.70 | 645 | 25.39 | 1290 | 50.80 | 2581 | 102.00 | 5182 | 203.00 | 10312 |
7 | 0.45 | 23 | 0.89 | 45 | 1.78 | 90 | 3.56 | 181 | 7.13 | 362 | 14.30 | 726 | 28.50 | 1448 | 57.00 | 2896 | 114.00 | 5791 | 228.00 | 11582 |
