描述:
基材 | 类型 | 精度选择 | 光源配置 | |
尺寸：5*5mm~350*350mm | 尺寸：10*10mm~740*740mm | |||

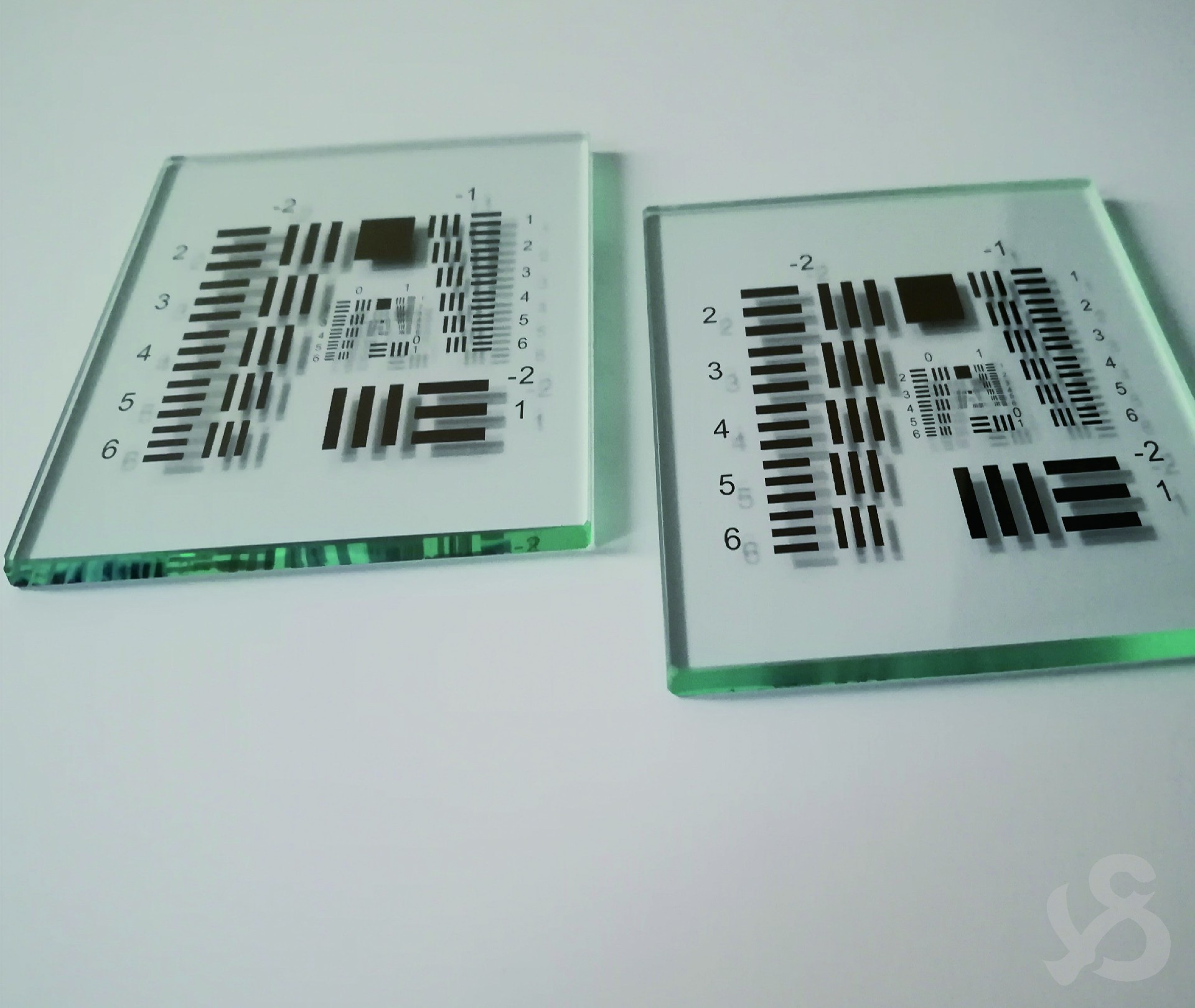

菲林 | 透射式 | 1μm | 1μm | 透射式光源 |
玻璃 | 透射式 | 1μm | 10μm | 透射式光源 |
陶瓷 | 反射式 | 1μm | 10μm | 反射式光源 |
铝基板 | 反射式 | 10μm | 50μm | 反射式光源 |
美国空军1951年分辨力测试图一直是世界上检测垂直与水平分辨力的通用标准，是符合MIL-STD-150A标准的分辨力测试图案，由美国空军于1951年创建。
USAF 1951分辨力测试图目前仍广泛地应用于测试光学成像系统（如显微镜和相机）的分辨能力。该标定板是以LPi(line per inch)为度量，用来测试系统的实际应用中的客观分辨力。

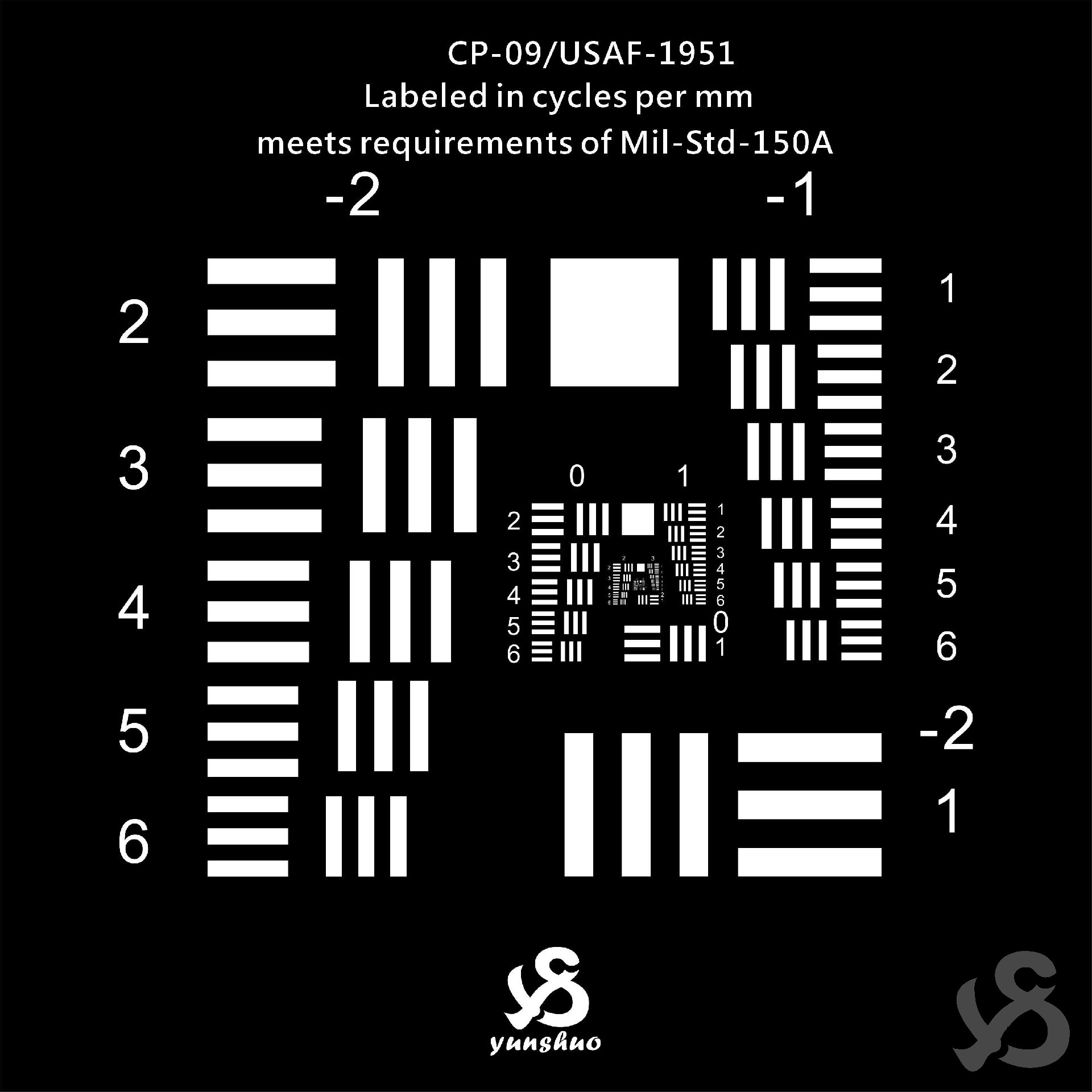

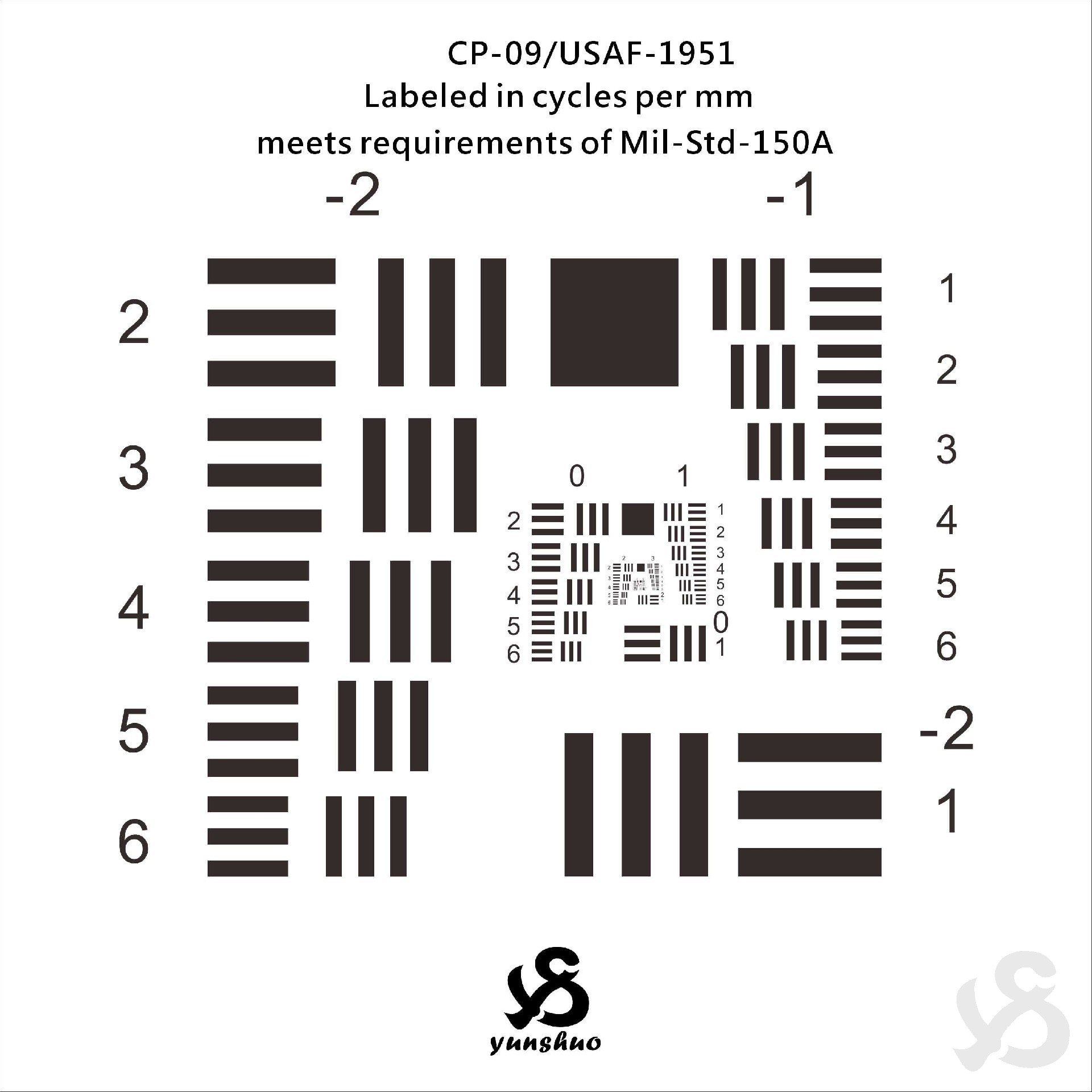

这种图案包括几组由三条短线构成组合，短线的尺寸从大到小。成像系统无法辩明的最大短线组为其分辨能力极限。
通常MIL-STD-150A格式包括几层，最大图案构成第一层，位于外围。更小层图案形状不变，从外围向中心逐步缩小。每一层两组，每组包含6个图元，以数字1至6编号。在同一层中，奇数组从右上角开始，其图元从上至下按1至6排列。偶数组的第一个图元在该层的右下角，其余图元在左侧从上至下按2至6排列。
任何目标元素的行频率通用公式可以表示为：2[组+（元素-1）/6].
数据查询表：
元素 | 编 组 | |||||||||||||||||||
-2 | -1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||||||||||
行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | 行频 | LPi | |
1 | 0.25 | 13 | 0.50 | 25 | 1.00 | 51 | 2.00 | 102 | 4.00 | 203 | 8.00 | 406 | 16.00 | 813 | 32.00 | 1626 | 64.00 | 3251 | 128.00 | 6502 |
2 | 0.28 | 14 | 0.56 | 28 | 1.12 | 57 | 2.24 | 114 | 4.49 | 228 | 8.98 | 456 | 17.95 | 912 | 36.00 | 1829 | 71.80 | 3647 | 144.00 | 7315 |
3 | 0.32 | 16 | 0.63 | 32 | 1.26 | 64 | 2.52 | 128 | 5.04 | 256 | 10.10 | 513 | 20.16 | 1024 | 40.30 | 2047 | 80.60 | 4094 | 161.00 | 8179 |
4 | 0.35 | 18 | 0.71 | 36 | 1.41 | 72 | 2.83 | 144 | 5.66 | 288 | 11.30 | 574 | 22.62 | 1149 | 45.30 | 2301 | 90.50 | 4597 | 181.00 | 9195 |
6 | 0.40 | 20 | 0.79 | 40 | 1.59 | 81 | 3.17 | 161 | 6.35 | 323 | 12.70 | 645 | 25.39 | 1290 | 50.80 | 2581 | 102.00 | 5182 | 203.00 | 10312 |
7 | 0.45 | 23 | 0.89 | 45 | 1.78 | 90 | 3.56 | 181 | 7.13 | 362 | 14.30 | 726 | 28.50 | 1448 | 57.00 | 2896 | 114.00 | 5791 | 228.00 | 11582 |
