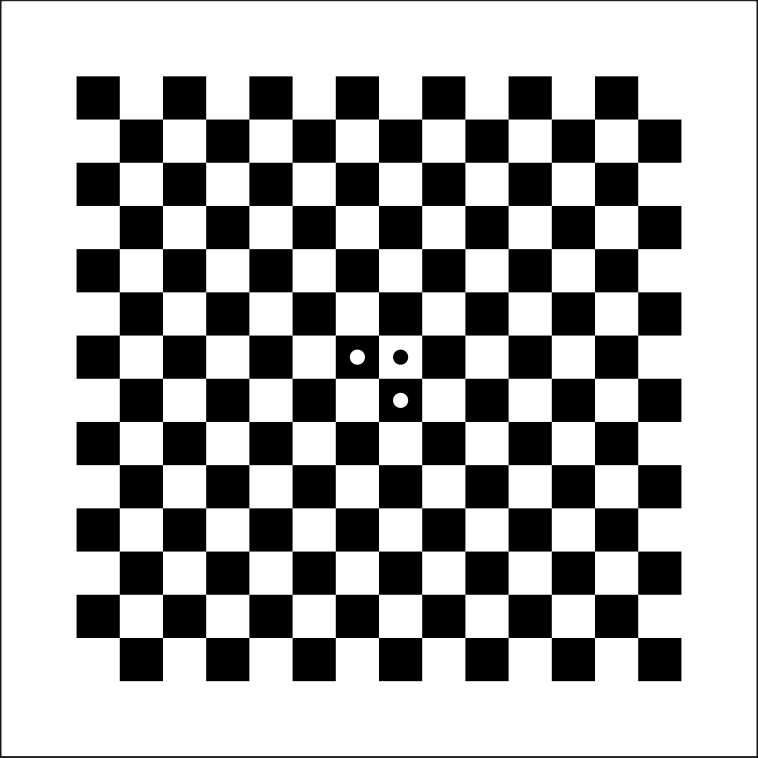

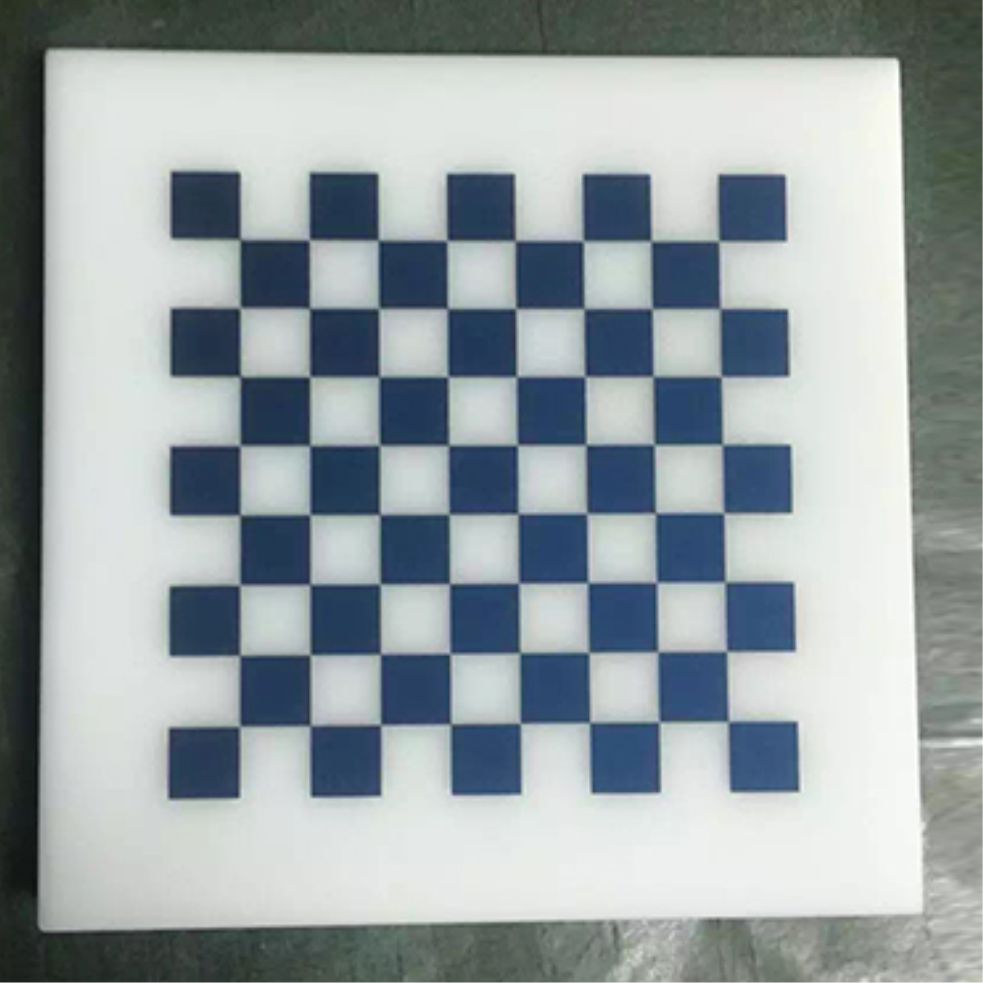

棋牌格标定板

棋牌格标定板中的图元尺寸及外观尺寸按测试要求自定义。

标定板 Calibration Target) 在机器视觉、图像测量、摄影测量、三维重建等应用中，为校正镜头畸变;确定物理尺寸和像素间的换算关系;以及确定空间物体表面某点的三维几何位置与其在图像中对应点之间的相互关系，需要建立相机成像的几何模型。

通过相机拍摄带有固定间距图案阵列平板、经过标定算法的计算，可以得出相机的几何模型，从而得到高精度的测量和重建结果。而带有固定间距图案阵列的平板就是标定模板(标定板 Calibration Target)。

棋盘格标定是基于灰度图像的角点检测、基于二值图像的角点检测、基于轮廓曲线的角点检测。角点是图像很重要的特征，对图像图形图形的理解和分析有很重要的作用。对灰度图像、二值图像、边缘轮廓曲线的角点检测算法进行分析并对各种检测得出评价。

  在选择任意一类标定板时，一个重要的考虑因素是它的物理尺寸。这关系到最终应用的测量视野范围(FOV)。这是因为相机需要在特定的工作距离上标定。为了精确的标定，当相机视野中，标定板需要能够填充大部分区域。根据经验，当正面观察时，标定板的面积至少应该是可用像素面积的一半。

  棋盘格标定是基于灰度图像的角点检测、基于二值图像的角点检测、基于轮廓曲线的角点检测。角点是图像很重要的特征，对图像图形图形的理解和分析有很重要的作用。对灰度图像、二值图像、边缘轮廓曲线的角点检测算法进行分析并对各种检测得出评价。这是最常用的图案方案。
