11阶灰度测试卡

比例：4:3

类型：反射式/透射式

 基材：相纸/菲林

尺寸：

描述：

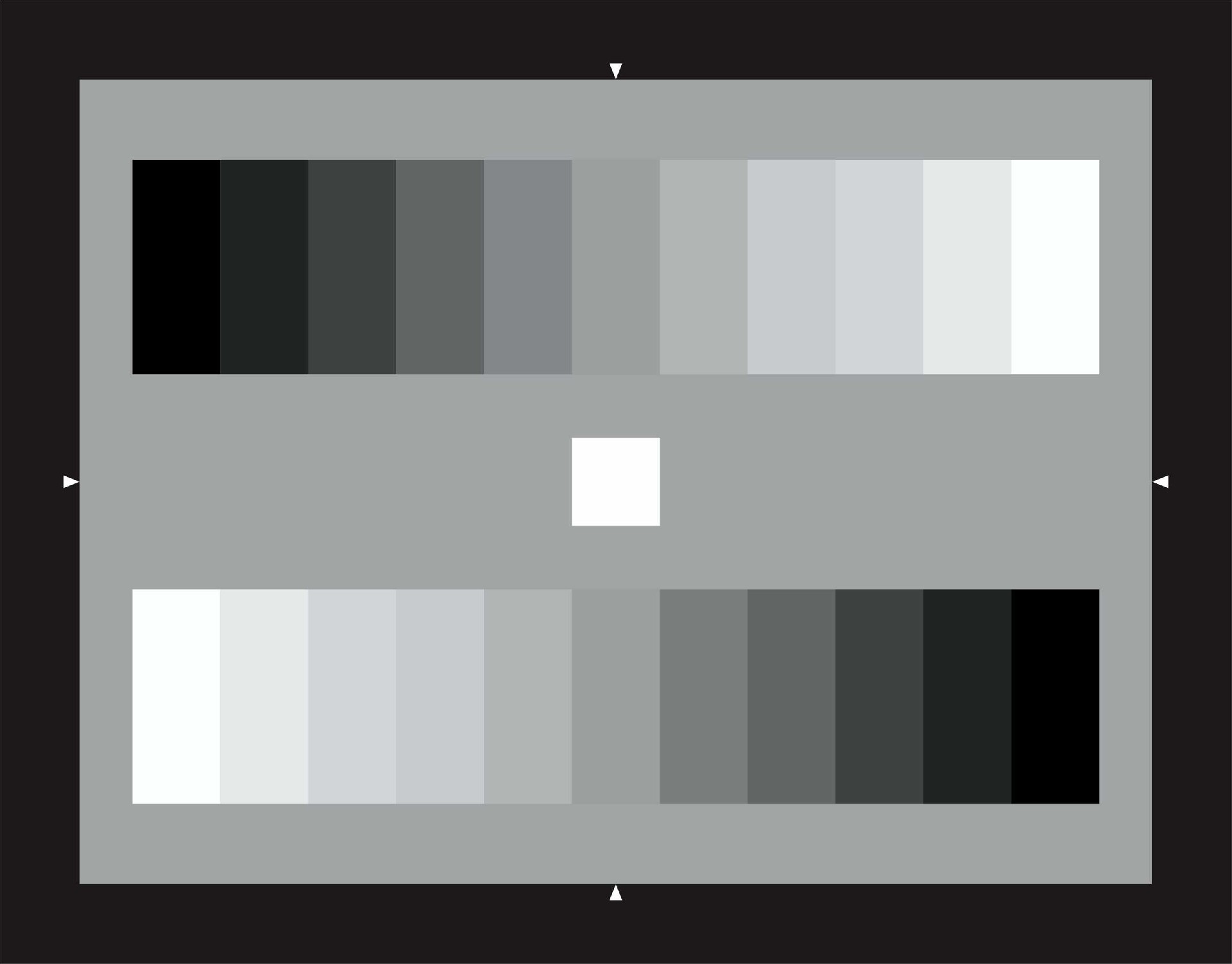

两个11级逆流灰度排列在中性灰色背景上。

最佳伽玛校正相机的输出信号产生两个11级逆流线性步进信号。

灰度的对比范围为40:1。

灰阶测试，是创建一个由暗场到亮场之间有明显亮度层级关系的场景，记录相机对此场景下明暗对比和从白到黑过渡方面的响应。拍摄的图片中灰阶层次越分明，相邻灰阶过渡越自然，相机的灰阶响应能力越优秀，黑白对比度越令人满意。

该图卡有γ＝0.45和γ＝1两种制作类型。

1.（γ＝0.45）的11阶灰度图卡：

（Ⅰ）.反射式11阶灰度图卡的反射率及OD值：

灰阶等级	1(黑)	2	3	4	5	6	7	8	9	10	11（白）	中心
反射率(%)	0.02	0.05	0.09	0.14	0.20	0.28	0.37	0.48	0.60	0.74	0.89	0.89
OD值	1.65	1.31	1.06	0.86	0.69	0.55	0.43	0.32	0.22	0.13	0.05	0.05

（Ⅱ）.透射式11阶灰度图卡的反射率及OD值：

2.（γ＝1）的11阶灰度图卡：

（Ⅰ）.反射式11阶灰度图卡的反射率及OD值:

 （Ⅱ）.透射式11阶灰度图卡的反射率及OD值：

*光密度误差范围在正负0.2.
