比例：4:3
类型：反射式/透射式
基材：相纸/菲林
尺寸：有效区域：11.4”x 17.1” (290mmx434 mm)；外观大小：12”x 18”(305x457 mm)/其它尺寸按比例自定义
描述：

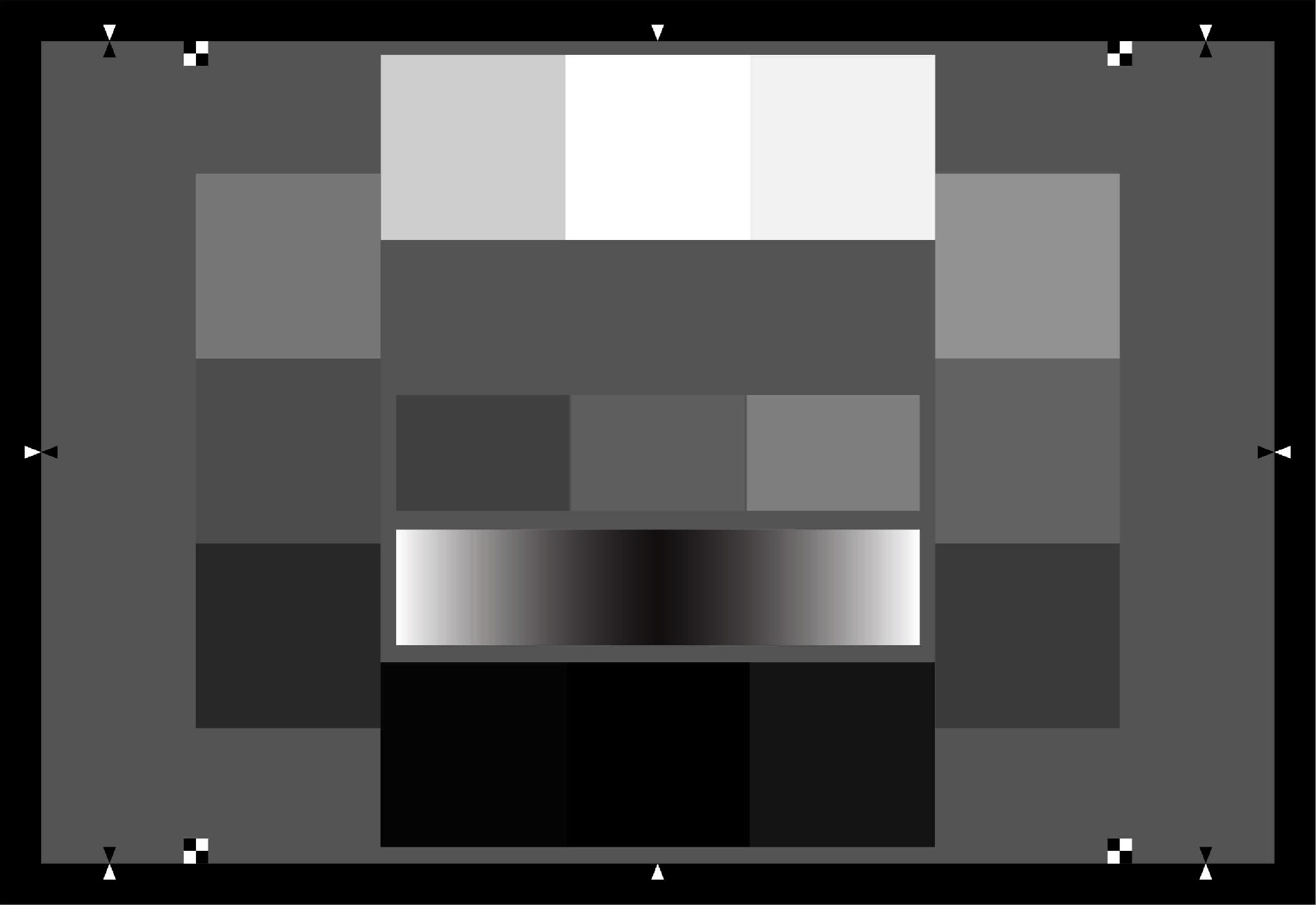

符合ISO 15739标准，用于测试成像系统的噪点和动态范围。
包括15灰阶测试卡，外围12阶，内横列3阶。

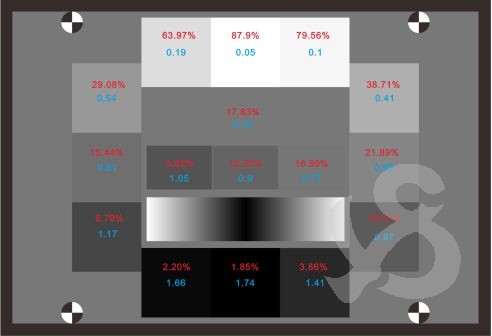

噪点图卡的反射率与OD值：
| 外围灰阶 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 背景 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 反射率（%） | 87.9 | 79.56 | 63.97 | 38.71 | 29.08 | 21.89 | 15.44 | 10.61 | 6.70 | 3.86 | 2.20 | 1.85 | 18.00 |
| OD值 | 0.05 | 0.10 | 0.19 | 0.41 | 0.54 | 0.66 | 0.81 | 0.97 | 1.17 | 1.41 | 1.66 | 1.74 | 0.75 |
| 内灰阶 | 13 | 14 | 15 |
|---|---|---|---|
| 反射率（%） | 16.99 | 12.52 | 8.82 |
| OD值 | 0.77 | 0.90 | 1.05 |
OD值的精度误差在+/- 0.02以内.
